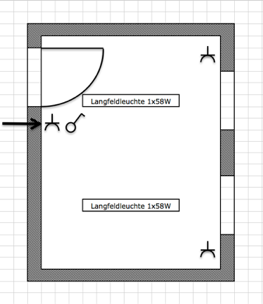

In der Installationstechnik, auch Gebäude-Installation genannt, werden die einzelnen Betriebsarten wie z.B. Beleuchtungs-, Versorgungs-,Telefon-, PC- und Antennenanlagen in ihren räumlichen Zuordnungen abgebildet.

Eine Darstellung in Bauzeichnungen, Grundrissen oder Lagerplänen bezeichnet man als Installationsplan.

Die Anordnung der Betriebsmittel wie Schalter, Steckdosen, Leuchtmitteln findet nur grob statt, eine genaue Anordnung der Leuchtmittel wird verbindlich in sogenannten Deckenspiegeln eingetragen.

Ein Massengerüst ist aus diesen Plänen nur mit ausreichender Erfahrung zu erstellen, dann sind diese Plane allerdings vollkommen ausreichend für die Umsetzung.

Installationsplan

Darstellungsarten

der Installations- und Steuerungstechnik

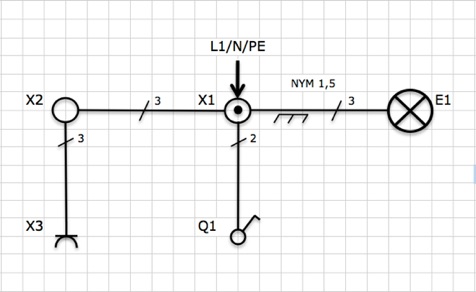

Als Übersichtsschaltplan bezeichnet man die Darstellung ähnlich einer Wandabwicklung mit allen erforderlichen Betriebsmittel wie Schalter, Auslass-, Verteilerdosen, Leuchtmitteln etc.

Die Verkabelung wird schematisch (horizontal/vertikal) mit Angabe der Verlegeart und des Kabeltyps eingetragen.

Hauptsächliche Funktion ist die Massenermittlung.

X1 Einspeisedose

X2 Abzweigdose

X3 Steckdose

Q1 Ausschalter

E1 Leuchte

/3  Aderzahl

NYM 1,5 Kabelart/Querschnitt

           Aufputz

Übersichtsschaltplan

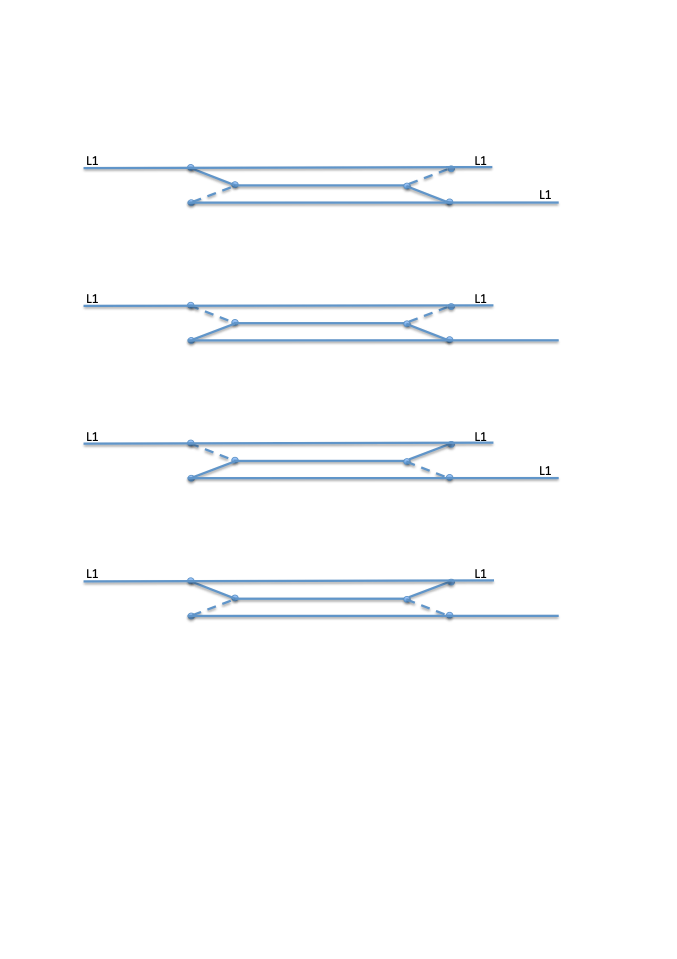

Sind weder der Installationsplan noch der Übersichtsplan für die Ausführung ausreichend, kommt der Stromlaufplan in zusammenhängender Darstellung zum Einsatz. Die Betriebsmittel werden in diesem Fall mit allen Anschlusspunkten und ihrer Funktion dargestellt und eindeutig bezeichnet, damit auch eine noch unerfahrene elektrotechnisch ausgebildete Arbeitskraft die Installation ohne genauerer Kenntnisse der Schaltungen vornehmen kann.  Sicherheitsrelevantes Wissen ist allerdings Voraussetzung.

Stromlaufplan in zusammenhängender Darstellung
